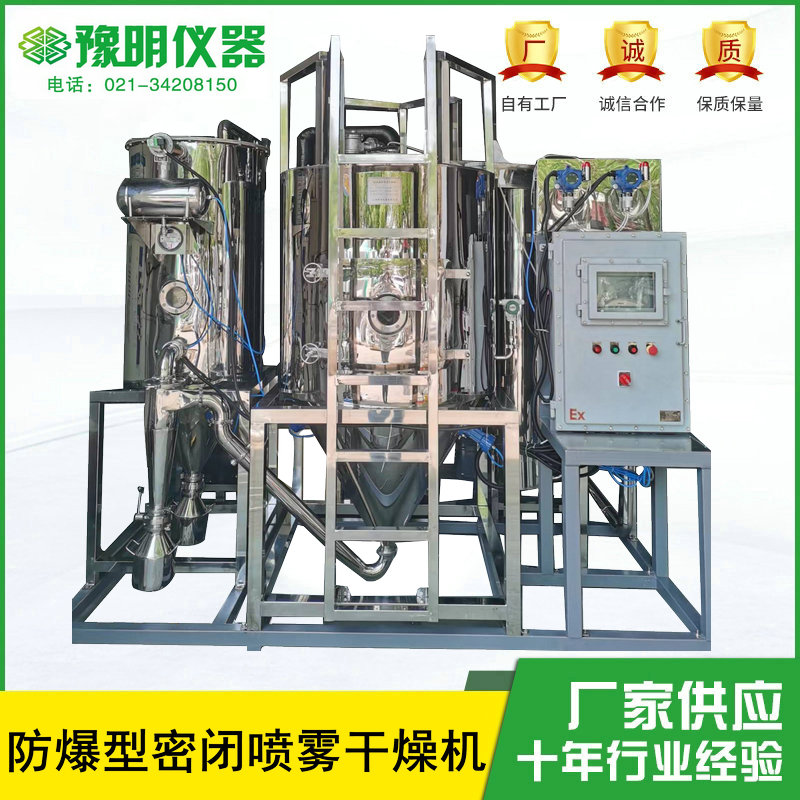

5L防爆型密闭喷雾干燥机
商品名称:防爆型密闭喷雾干燥机
商品报价:98万
商品型号: YM-BGZ-5L
商品简述:蒸发水量：5000mL/H
商品品牌:豫明品牌
防爆型闭式循环喷雾干燥机技术参数
1.上海豫明品牌YM-BGZ-5防爆型闭式循环离心式喷雾干燥机是锂电池材料、金属粉末、制药、碳化钨、精密陶瓷等粉体制备的专用设备。
系统采用防爆设计，氮气循环，使得设备运行更加安全。产品无氧化，品质好，粉料松装比重及平均粒径一致性好，同时有机介质可以回收。
整套设备由供料系统、高速离心雾化器、防爆电加热、干燥塔、旋风收尘器、布袋除尘器、抽风机、冷凝塔及电气控制系统组成,
我公司生产的干燥机组已在多个生产厂家投入使用。
2．设计基础数据
- 待干燥物料： 化工浆料，固含量约？
- 溶剂成分： 乙醇/水溶液两用
- 循环气体： 氮气
- 氧含量： 2-3%
- 料浆温度： 常温
- 干燥塔进风温度： 150-280℃设计（温度可调）
- 干燥塔出口温度： 80-140℃设计（温度可调）
- 产品外观： 粉末或球形
- 产品含湿率： ≤2%
- 电源： 380/220V 50H
- 加热方式： 防爆电加热管，直接加热氮气
- 雾化方式： 离心式雾化
- 收料方式： 旋风 、布袋收集
- 尾气处理： 冷凝塔冷凝,溶剂回收
- 溶剂蒸发量： 5Kg/h
- 电加热功率： 12Kw
- 机械功率： 约14Kw
- 供料泵压力、流量： 1bar 5.5L/h
- 机组压力范围： 0~5000Pa，微正压运行
- 冷凝塔出口温度 约25℃
- 溶剂回收率： ≥95%
- 干燥塔尺寸（内胆尺寸）： Φ1000×1000×60°
4．共用设施要求
用户应具备以下水，电，气，厂房等设施：
- 装机容量：约26Kw（含电加热功率、机械功率、冷水机组功率）
- 电源：380/220V 50HZ三相四线 引至电控柜底部
- 氮气：用于干燥塔主循环系统补氮，压力0-0.3Mpa,耗量0.6Nm3/h,纯度≥99.9％。
DN15管带球阀，调压阀引至指定点。可使用瓶装氮气
- 压缩空气：去油去水，压力0.3-0.7Mpa，耗量0.2m3/min，DN15管带球阀，调压阀引至指定点。（也可采用氮气气源替代，但压力、耗量与上同）
供货界区：
从供料泵进口到旋风分离器及布袋除尘器出料口
补氮进气口到用气点止，排气口到呼吸阀出口止
压缩空气：从干燥机储气包到各用气点止
电源： 从控制柜到机组各动力点、信号点止
自来水： 从干燥塔体平台立柱到各用水点止
溶剂回收：从冷凝塔存液罐出口止。
供货清单：
| 序号 | 名 称 | 数 量 | 规格型号 | 材 质 | 备 注 | ||
| 防爆型密闭喷雾干燥机 | 1套 | YM-BGZ-5L | 304不锈钢 | ||||
| 1．供料系统 | |||||||
| 1.1 |
供料泵 |
1台 |
BT300型 |
|
上海产 | ||
| 1.2 | 雾化器 | 1套 | 5型 0.4 Kw | 304/304 |
变频调速 高速电机 |
||
| 1.3 | 雾化盘 | 1套 | 直径50mm | 基材：304 | |||
| 1.4 | 管道阀门 | 1套 | 304/软管 | ||||
| 2．主循环系统 | |||||||
| 2.1 | 干燥塔 | 1套 | Ф1000×1000×60º，内壁2mm304镜面板，外包304满焊。 | 304/Q235/岩棉 | |||
| 2.2 | 卸料蝶阀 | 2套 | DN50 | 304 | |||
| 2.3 | 授粉桶 | 3套 | 匹配 | 304 | 1套备用 | ||
| 2.4 | 防爆投光灯 | 1套 | 组件 | ||||
| 2.5 | 振打器 | 3只 | ZC-40 | 铝铸组件 | |||
| 2.6 | 旋风分离器 | 1套 | 匹配 | 304 | |||
| 2.7 | 布袋除尘器 | 1套 | 匹配，滤袋表面PTFE覆膜涂层 | 304 | |||
| 2.8 | 风机 | 1套 |
2.2Kw，防爆电机 变频调速 |
上海 | |||
| 2.9 | 气密封组件 | 1套 | DN30 | 304 | |||
| 2.10 | 防爆呼吸阀 | 1套 | DN25 | 304 | |||
| 2.11 | 阀门及管路 | 1套 | 匹配 | 304 | |||
| 2.12 | 平台围栏 | 1套 | 304 | ||||
| 2.13 | 阻火器 | 1套 | DN25 | 304/Q235 | |||
| 2.14 | 防爆电加热 | 1套 | 12kw ，PID调节，控温±1℃ | 304 | 上海备进 | ||
| 3．溶剂回收系统 | |||||||
| 3.1 | 冷凝塔 | 2套 | Φ325×1200 | 304 | |||
| 3.2 | 管道阀门 | 1套 | DN10 | 304 | |||
| 3.3 | 冷水机组 | 1套 | 10PH ，约10KW | 组件 | |||
| 4．补氮排氮系统 | |||||||
| 4.1 | 压力表 | 1套 | YPF-100H | ||||
| 4.2 | 气动补氮阀 | 1套 | DN15 | 304 | |||
| 4.3 | 手动补氮阀 | 1套 | DN15 | 304 | |||
| 4.4 | 气动排气阀 | 1套 | DN25 | 304 | |||
| 4.5 | 手动排气阀 | 1套 | DN25 | 304 | |||
| 4.6 | 气动卸压阀 | 1套 | 匹配 | 304 | |||
| 5．电气控制系统；PLC/触摸屏控制 | |||||||
| 5.1 | 电控柜 | 1套 | 不锈钢 | 不锈钢 | |||
| 5.2 | 主要低压电器 | 1套 | 施耐德 | ||||
| 5.3 | PLC、触摸屏10寸 | 1套 |
PLC/S7-300系列 触摸屏10寸 |
维控 | |||
| 5.4 | 仪表 | ||||||
| 5.5 | 变频器 | 2套 | 维控 | ||||
| 5.6 | 氧含量传感器 | 1套 | 进口品牌 | ||||
| 5.7 | 进塔温度传感器 | 1套 | |||||
| 5.8 | 出塔温度传感器 | 1套 | |||||
| 5.9 | 冷凝塔出风温度传感器 | 1套 | |||||
| 5.10 | 塔内压力传感器 | 1套 | |||||
| 5.11 | 布袋压差表 | 1套 | 杜威 | ||||
| 6、备件 | |||||||
| 6.1 | 蠕动泵专用管 | 1套 | 硅橡胶 | ||||
| 6.2 | 出风管道密封圈 | 5个 | |||||
